Podnośnik czterokolumnowy AMI 4,0 N-WAY
-
- ProducentAMI
- Kategoria Podnośniki warsztatowe
- Typ pojazdu
- Udźwig4 t t.
- Pobierz PDF
- 1. Mechaniczna blokada zabezpieczająca z elektromagnetycznym mechanizmem zwalniania.
- 2. Hydrauliczny zawór bezpieczeństwa chroniący podnośnik i jego elementy przed przeciążeniem.
- 3. Sygnał dźwiękowy podczas ostatniej fazy opuszczania.
- 4. Zaprojektowany z myślą o możliwości badania geometrii pojazdu.
- 5. Regulowany rozstaw platform .
- 6. Wydajny i ekonomiczny napęd hydrauliczny.
Czterokolumnowy, elektrohydrauliczny podnośnik AMI 4,0 N-Way/ AMI 4,0 N-Way IN przeznaczony do podnoszenia samochodów osobowych i lekkich ciężarowych o maksymalnej masie 4 t. Podnośniki wykonane z niezwykłą precyzją, z użyciem wysokiej jakości materiałów w celu zapewneinia wieloletniej, bezawaryjnej pracy w warsztach samochodowym. Istnieje opcja zabezpieczenia platform płytą ryflowaną.
Dostępny w trzech wersjach:
- z podnośnikami osiowymi montowanymi między platformami najazdowymi
- z podnośnikiem podprogowym
Specyfikacja wersji:
Udźwig: 4000 kg
Maks. wysokość podnoszenia platform (HO): 2050 mm
Min. wysokość podnoszenia platform (HU): 230 mm
Wysokość kolumny (HG): 2440 mm
Maks. prześwit między kolumnami (BL): 2970 mm
Maks. szerokość stanowiska roboczego (BH): 2510 mm
Maks. szerokość stanowiska (BG): 3340 mm
Zasilanie: TN-S 3NPE 400/230V AC, 50Hz
Moc: 3,0 kW
Czas podnoszenia: 40 s
Czas opuszczania: 30 s
Waga (netto): 1410/1650
Zabezpieczenie prądowe: 20/3/B A
Stopień ochrony: IP 54
Ciśnienie robocze: 20 MPa
Maks. wilgotność powietrza: 80%
Zakres temperatury pracy: +5°C ÷ +50°C
Maksymalna wysokość montażu: 2000 m n.p.m.
Olej (lepkość): 32 mm2.s-1
Poziom emisji hałasu: 76 dB
Rozstaw osi platform na szerokość (BP): 1000 ÷ 1700 mm
Maks. długość stanowiska (LG): 6870 mm
Odległość od środków kolumn na długość (LL): 4800 mm
Szerokość platformy: 505 mm
Kompatybilne podnośniki osiowe:
AMI J 2,0 RH/VH / AMI J 2,6 RH/VH / AMI J 2,6 VH E (WIDE) / AMI J 3,2 VH:
Maksymalna ładowność: 2000/2600/2600/3200 kg
Skok podnośnika (HO): 250 mm

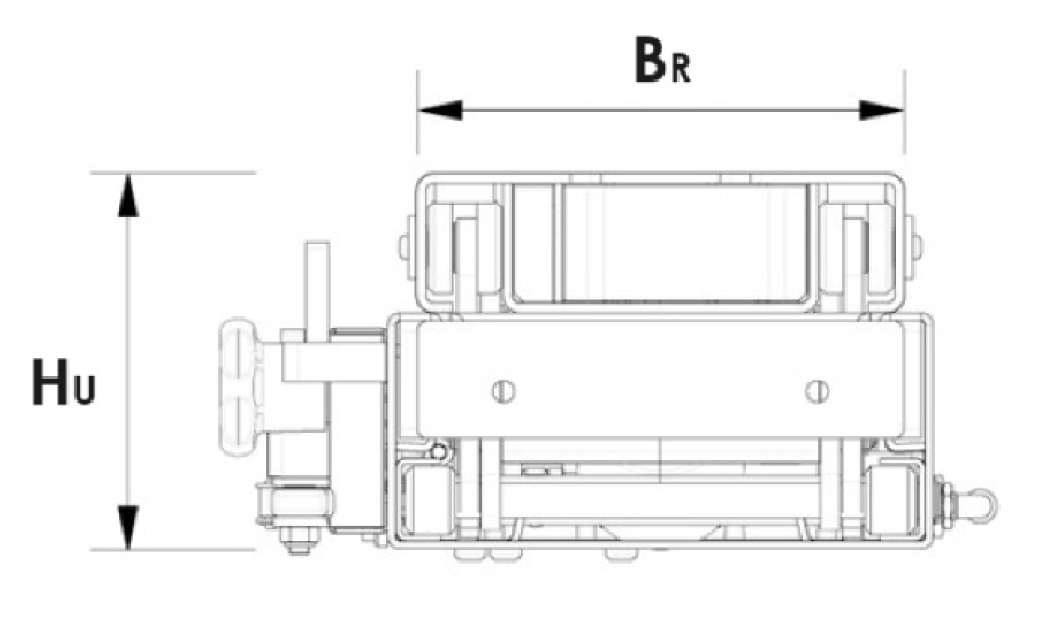

Minimalna wysokość (HU): 180/180/190/230 mm
Maksymalna wysokość (HG): 430/430/440/480 mm
Min. rozstaw elementów podejmujących (LL): 780 mm
Maks. rozstaw elementów podejmujących (LG): 1610/1610/1865 /1610 mm
Min. szerokość wózka (LO): 780 mm
Maks. szerokość wózka (LP): 1180/1180/1180/1220 mm
Wysokość ramy (HR): 120/120/120/160 mm
Głębokość ramy (BR): 250/250/250/345 mm
Sprężone powietrze (dot. wersji VH):: 8 ÷ 10 bar
Przepływ powietrza: 400 ÷ 700 l/min
Waga (wliczając prowadzenia): 105(RH*),110 (VH**)/ 105(RH),110 (VH)/120/175 kg
*podnośnik hydrauliczny
** podnośnik pneumatyczno-hydrauliczny
Głębokość kotwienia: 100 mm
Średnica i głębokość otworu do zakotwienia: 18 / 100 mm
Moment dokręcania kotew: 80 Nm (dla kotew HILTI HIT-HY 200-A + HIT-V (5.8), M16x130)
Udźwig: 4000 kg
Maks. wysokość podnoszenia platform (HO): 2050 mm
Min. wysokość podnoszenia platform (HU): 230 mm
Wysokość kolumny (HG): 2440 mm
Maks. prześwit między kolumnami (BL): 2970 mm
Maks. szerokość stanowiska roboczego (BH): 2510 mm
Maks. szerokość stanowiska (BG): 3340 mm
Zasilanie: TN-S 3NPE 400/230V AC, 50Hz
Moc: 3,0 kW
Czas podnoszenia: 40 s
Czas opuszczania: 30 s
Waga (netto): 1410/1650
Zabezpieczenie prądowe: 20/3/B A
Stopień ochrony: IP 54
Ciśnienie robocze: 20 MPa
Maks. wilgotność powietrza: 80%
Zakres temperatury pracy: +5°C ÷ +50°C
Maksymalna wysokość montażu: 2000 m n.p.m.
Olej (lepkość): 32 mm2.s-1
Poziom emisji hałasu: 76 dB
Rozstaw osi platform na szerokość (BP): 1000 ÷ 1700 mm
Maks. długość stanowiska (LG): 6870 mm
Odległość od środków kolumn na długość (LL): 4800 mm
Szerokość platformy: 505 mm
Kompatybilne podnośniki osiowe:
AMI J 2,0 RH/VH / AMI J 2,6 RH/VH / AMI J 2,6 VH E (WIDE) / AMI J 3,2 VH:
Maksymalna ładowność: 2000/2600/2600/3200 kg
Skok podnośnika (HO): 250 mm
Minimalna wysokość (HU): 180/180/190/230 mm
Maksymalna wysokość (HG): 430/430/440/480 mm
Min. rozstaw elementów podejmujących (LL): 780 mm
Maks. rozstaw elementów podejmujących (LG): 1610/1610/1865 /1610 mm
Min. szerokość wózka (LO): 780 mm
Maks. szerokość wózka (LP): 1180/1180/1180/1220 mm
Wysokość ramy (HR): 120/120/120/160 mm
Głębokość ramy (BR): 250/250/250/345 mm
Sprężone powietrze (dot. wersji VH):: 8 ÷ 10 bar
Przepływ powietrza: 400 ÷ 700 l/min
Waga (wliczając prowadzenia): 105(RH*),110 (VH**)/ 105(RH),110 (VH)/120/175 kg
*podnośnik hydrauliczny
** podnośnik pneumatyczno-hydrauliczny
Głębokość kotwienia: 100 mm
Średnica i głębokość otworu do zakotwienia: 18 / 100 mm
Moment dokręcania kotew: 80 Nm (dla kotew HILTI HIT-HY 200-A + HIT-V (5.8), M16x130)
